電動流量控制閥
一、 概述

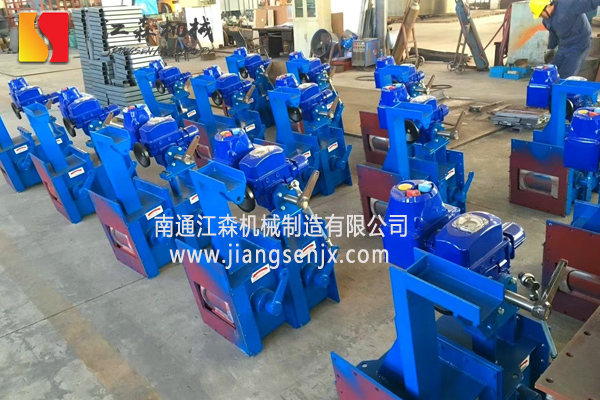

電動流量控制閥與開關閥完全相同，只是驅動裝置不同，電動流量控制閥的驅動裝置是可調節的電動執行器。電動流量控制閥常與氣動開關閥串聯使用。電動流量控制閥主要用于粉狀物料流量控制系統，電動流量控制閥通過調整圓筒閥的流通截面的張角來調節流量。電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。電動流量控制閥主要靠電動執行器控制，也可使用手動操作。
二、 技術參數表
| 規格 項目部分 |
單位 | B200/B250 | B300 | B400 | |
| 閥體 | 流量 | m3/h | 120 | 160 | |
| 流速 | m/s | 3 | 3 | ||
| 轉角θ | 度 | 71 | 71 | ||
| 外徑 | mm | 260 | 280 | ||
| 長度 | mm | 330 | 405 | ||
| 流通面積 | r | 0.0148 | 0.025 | ||
| 電動 執行器 |
型號 | DKJ-310或用戶自定 | DKJ-310或用戶自定 | DKJ-410或用戶自定 | |
| 力矩 | N.m | 250 | 250 | 600 | |
| 輸入、輸出信號 | mA | 0-10或4-20 | 0-10或4-20 | 0-10或4-20 | |
| 電源 | v | ~220 | ~220 | ~220 | |
| 轉角 | 度 | 90 | 90 | 90 | |
| 透 氣 層 |
材料 | PETS-6 | PETS-6 | PETS-6 | |
| 透氣面積 | m2 | 0.05 | 0.07 | 0.09 | |
| 耗氣量 | m3/min | 0.5 | 0.5 | 0.5 | |
注：1、安裝斜度6度時的數據；2、外形安裝尺寸見氣動開關閥表二。
