TGD膠帶斗式提升機



概述

TGD型鋼絲繩芯膠帶斗式提升機是奧普公司在消化吸收國外新技術，結合國內生產使用實踐而開發的新一代產品，該產品有輸送量大、體積小、功耗低、運行平穩可靠、使用壽命長等特點。適用于干散粉狀物料或小粒狀物料垂直提升，廣泛應于建材、冶金、化工、糧食、電力等行業散狀物提升系統，是新型干法水泥廠窯尾入生料，生料均化庫、水泥庫物料上取代國外同 規格產品的理想替換設備。

工作原理

TGD提升機牽引構件采用高強度鋼絲繩芯橡膠帶，克服了鏈條嚙合驅動產生動載荷，較鏈條更輕便，工作平穩，能以更快的運動速度達到更高的生產率，在同樣的生產條件下，膠帶因其工作速度高和自重較輕，可使物料線載荷和牽引構件的線載荷減少，從而減少整機的尺寸和自重。同時由于膠帶具有良好彈性和柔韌性，在料斗進行裝載時有減振作用，由于采用了高強度鋼絲繩芯膠帶，可使提升機的提升高度和輸送量大為提高，因而該產品具有良好的發展前景。

性能特點

1、提升高度高，單機高可達到100m。

2、輸送能力大，可達到1260m3/h。

3、物料溫度可達120℃。

4、料斗間排列緊密，連續提取，連續卸料。

5、使用壽命大，運行可靠性好，無故障時間可超過3萬小時。

6、功耗低，與一般提升機相比節約能耗30%以上，使用成本低。

7、操作維修方便，易損件少，維護費用比一般斗式提升減少80%以上。

8、結構精度高，強度大，外觀美觀。

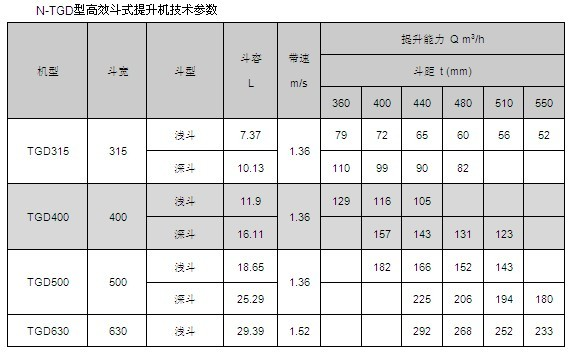

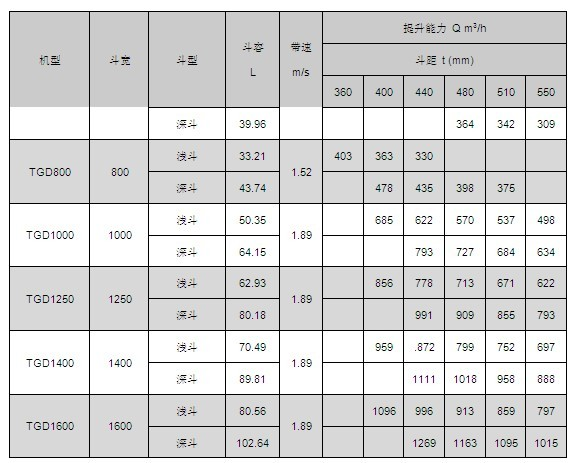

技術參數

品質保證

1、驅動裝置采用直交軸硬齒面減速機與提升機主軸直聯，結構緊湊、合理、可靠，電機與減速機間采用液壓偶合器，實現柔性傳動，并實現對電機的過載保護；減速機上配備逆止裝置，防止倒轉；配有輔轉電機，方便檢修。
2、采用特殊設計的防撕裂高強度鋼絲繩膠帶，配有特殊設計的膠帶頭和料斗固定件，使膠帶在運行中不脫開、不撕（斷）裂，大大提高了膠帶的使用壽命；對同一機型的設備， 通過改變料斗間距，從而改變不同的輸送能力，以滿足不同的設計要求。
3、頭部滾筒設計采用自動對中裝置，滾筒包膠采用高性能橡膠，使用壽命長，摩擦力大。
4、中部機殼采用雙通道優化設計，避免相對高速運行的膠帶帶來的渦流干擾，并設有加強角鋼。
5、尾部滾筒采用輪輻式設計，有效排出附著在膠帶上的物料，提高膠帶的使用壽命；尾部采用雙臂同軸重力張緊裝置；同步調節尾部滾筒行程。尾部滾筒采用自動對中設計，并附設皮帶防跑偏裝置和料位控制儀、速度檢測儀。
