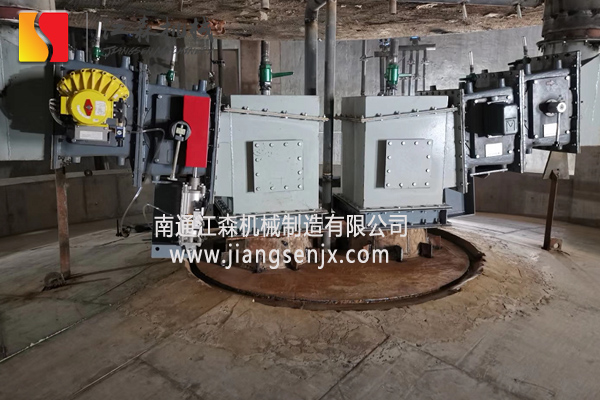

氣動流量控制閥
一、概述
流量控制閥用作控制庫底卸出的物料量，通常與回轉閥一起使用。物料先通過一段小斜槽，使物料流態化，然后再進入流量閥，這樣可避免在流量控制部分形成料柱。流量控制閥由電動執行器調節開度，可實現遠距離控制閥門的開度，以滿足系統計量的要求?；剞D(zhuǎn)閥主要在物料流量控制系統中作開關用，通常與電動流量控制閥串聯配套使用。廣泛適用于建材、冶金、化工、糧食、玻璃等行業。
結構特點
流量控制閥和回轉閥設計科學合理、結構緊湊、閥芯開有u型槽口，調節槽口開度可進行流量控制，指示盤可指示閥芯開度，閥芯與電動執行機構的聯軸器增設安全銷，保證閥芯和執行機構不受損壞，在閥的進口設有襯墊，將閥體與閥芯隔開，襯墊與閥芯之間徑向間隙可調整，以保證閥芯運轉的靈活性。流量控制閥配用DⅪ執行器?；剞D(zhuǎn)閥配用10-5A氣動推桿。
二、技術參數表
|
型號 項目 |
B250 |
B300 |
B500 |
|
|
閥體 |
流量m3/h |
120 |
130 |
300 |
|
流速m/s |
3 |
3 |
3 |
|
|
轉角0° |
71 |
71 |
71 |
|
|
流通面積m2 |
0.0113 |
0.0148 |
0.036 |
|
|
透氣層 |
材料 |
尼龍布 |
尼龍布 |
尼龍布 |
|
透氣面積m2 |
0.057 |
0.064 |
0.16 |
|
|
耗氣面積m3/min |
0.171 |
0.22 |
1.55 |
|
|
適用溫度℃ |
≤-100℃ |
|||
|
相對濕度 |
<1% |
|||
|
充氣槽 |
0.005-0.01MPa |
|||
|
適用介質 |
水泥生料、水泥成品、鋁鎂粉、礦粉、化石粉等粉料 |
|||
三、工作原理
流量控制閥主要有機座、閥體、密封墊、襯套、閥芯、軸承、透氣層、充氣槽及傳動裝置組成，風機給予低壓小容量空氣，經通道口由充氣槽充氣，氣體透過透氣層，均勻向上噴吹，鼓動物料向上位移，物料自重下落時，由設備安裝斜度而產生位移，不斷重復致使物料向前位移。執行機構帶動聯軸器，閥芯動作，以調節物料流量。回轉閥只作開關作用，通過電磁閥控制氣動推桿氣源來指令推桿動作，完成切換動作。
四、使用說明
安裝前請檢查內腔有無雜物附著，否則會堵塞U型閥芯或損壞閥件，查看沸騰板受潮沒有
如沸騰板受潮請更換后再進行安裝，否則影響使用效果。檢查各傳動部分是否靈活可靠
。裝時傳動部分不允許做吊裝用，并嚴禁損傷。兩法蘭連接中間需加密封墊片，然后均勻
緊聯接螺栓。
